迁安三里河生态廊道

2013-04-08 浏览:75814次

项目信息

项目地点:
中国 迁安市
项目类别:
海绵城市
项目规模:
135公顷
设计时间:
2007-3-
建成时间:
2010-5-
委托方:
迁安市建设局
所获奖项:
2011世界建筑节最高景观奖,2013美国景观设计师协会设计荣誉奖

项目简介

  本案例综合运用雨洪生态管理的渗透、滞蓄和净化技术,以及与水为友的适应性设计,并结合污染和硬化河道的生态修复,用最少的钱干预,保留现状植被,融入艺术装置和慢行系统,并将生态建设与城市开发相结合,构建了一条贯穿城市的、低维护的生态绿道,为城市提供全面的生态系统服务。

  1场地现状与挑战

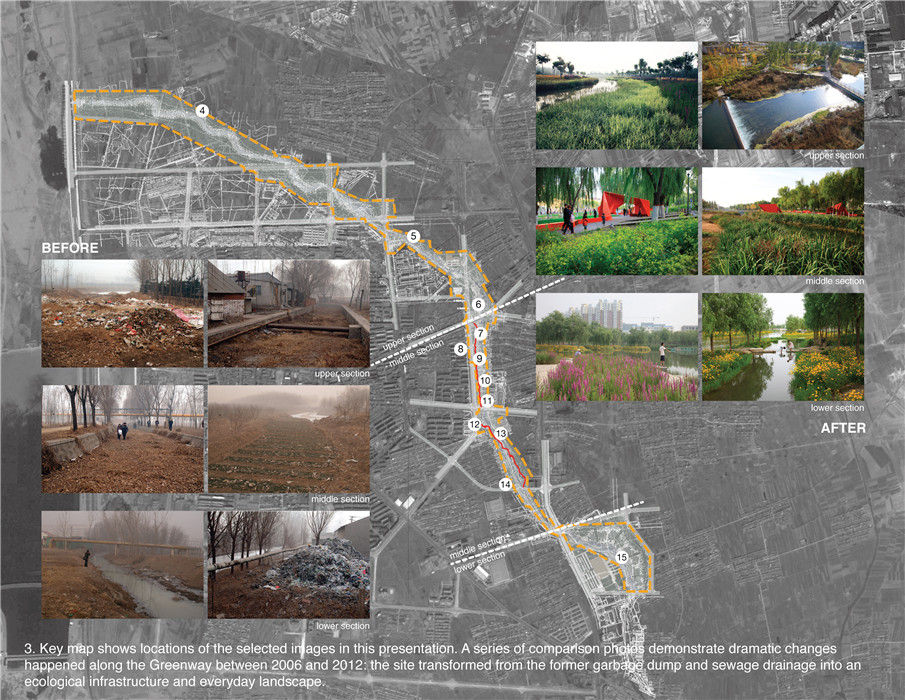

  本案例位于河北省迁安市东部的河东区三里河沿岸,项目占地约135公顷,绵延全长13.4km,宽度约100-300m。市主城区虽西傍滦河,但由于地势整体低于滦河河床,高高的防洪大堤维系城市的安全,却被隔离在外,有水却不见水。三里河作为迁安的母亲河,承载着迁安的悠远历史与寻常百姓许多记忆。历史上的三里河受滦河地下水补给,沿途泉水涌出,清澈见底,暑月清凉,严冬不冰。但在70年代以后,由于城关附近工业不断发展和城镇人口的增长,大量工业废水和生活污水排入河道,水质遭到严重污染。同时,随着区域水资源的减少,滦河水位严重下降,三里河干枯,河道成为排污沟,固体垃圾堰塞河道,昔日的母亲河成为城市肌体上化脓的疮疤,更是广大居民心中的剧痛。

  如何通过生态恢复,使得三里河重现昔日风光,是本案例要解决的重点问题。本案例设计的主要目标为对三里河进行生态修复,使之能够提供多种生态服务功能如调节旱涝,净化水体,提供多样的生物栖息地,形成同时满足通勤与休闲需要的多功能非机动车通道,提供审美启智的精神服务,促进城市发展。三里河从一条无水而且被污染的河流,经过生态修复后,成为一条生机盎然、亲人的河流。设计的几大关键技术有:

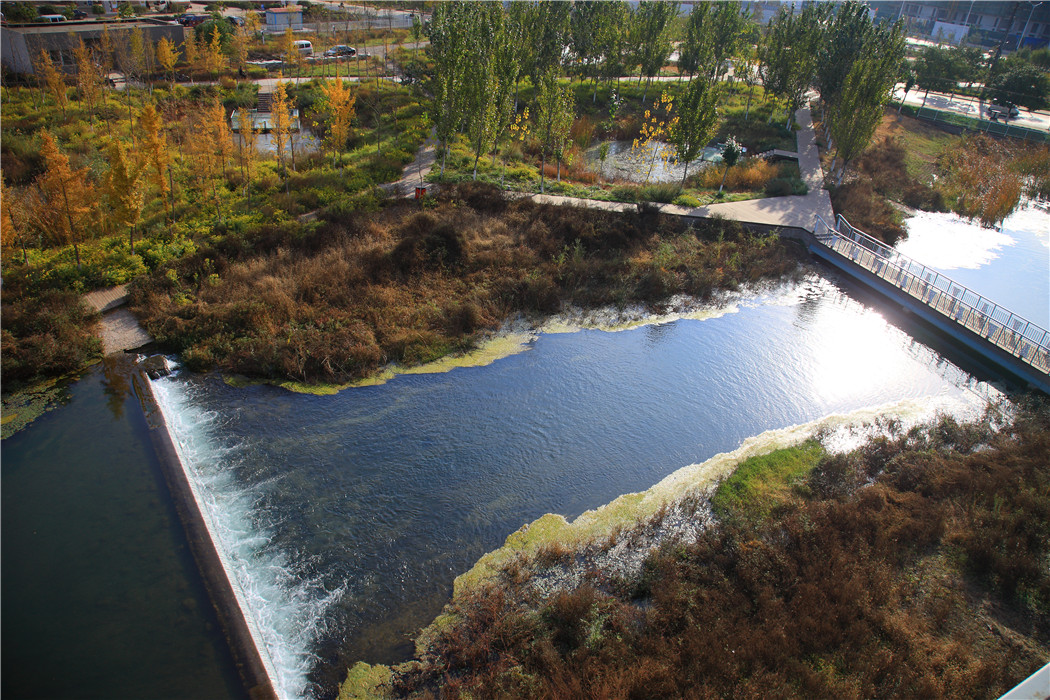

  (1)针对缺水问题,延续之前的滦河补给,并采用自然力,利用高差将滦河水引入三里河。引入与洪水为友的水弹性技术模块,运用“蜿蜒拟自然水道+湿地链”的做法来恢复水生态系统弹性以应对滦河水位变化,少水时可以利用湿地泡和水坝来存水,水多时,滨河活动带可以作为行洪通道。

  (2)针对整个河流生态系统的重建,引入生态系统仿生修复技术模块,在已构建的丰富的地形结构基础上,通过乡土植物混播,形成与环境相适应的乡土自然群落。并逐级恢复食物链,通过食物链的增长,达到往昔生物多样性。

  (3)针对河流污染问题,采用加强型人工湿地净化技术模块,一方面运用雨污分流,从源头上控制污水流入,沿河绿地,湿地植物带使得流入河流的雨水得到从土壤、微生物以及植物的多重净化。

  (4)在水中设置最小干预技术模块的树岛和串珠式湿地泡泡,并通过栈桥连接,沿河不仅有步道,还有自行车道,河流向市民开放,最小介入地、最大化地提高城市河流的使用功能。

  2技术集成应用

  a.与洪水为友的水弹性技术应用

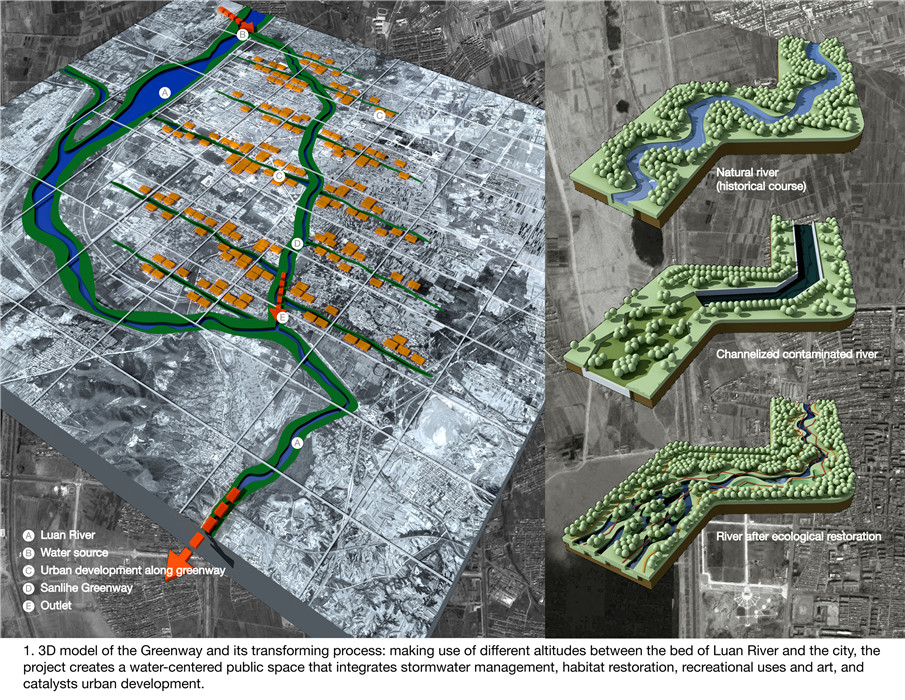

  三里河历史上原本自然状态下是蜿蜒的一条主河道,经过硬化后变曲为直,出现干涸趋势;并且随着水量的日益减少,三里河河道也在不断变窄,两侧村庄不断向河道侵入,河流逐步失去了应对水涨水落的弹性。针对缺水问题,将引滦河水入三里河,滦河水位变化也将考量着三里河河道的弹性应对能力。与洪水为友技术能够有效的恢复河道的弹性:拆除渠化河道,恢复自然河道,并通过确定潜在调洪湿地类型,计算可调蓄洪水规模,划定不同安全水平的调洪湿地范围。考虑到滦河水量的不确定性,扩大三里河水生态系统弹性阈值,设计为“水道+湿地链”的形式。原本硬化的河道被移除,转变多水道、深浅不一、蜿蜒多变的拟自然河道设计,使河流即可在汛期能够蓄滞来自滦河的洪水,又可在缺水期有效管理水资源。低水位时,保持现状河道的走向和宽度基本不变,作为行洪主河道和深水区;常水位时,根据功能和景观要求在沿岸增加浅水区和湿地景观带;高水位时,利用老河床的低洼地势,规划滨河活动带,控制灌木的种植,作为特大洪水的行洪通道;外侧的城市滨河带高程与城市道路和用地的高程持平。

  b.生态系统服务仿生修复技术应用

  根据上世纪50年代对三里河的描述“沿河芦苇丛生,鱼虾繁盛,鹅鸭成群,两岸绿树成荫,雀鸟栖息,环境优美”。但是,经过常年未截污的排放和粗放管制,加之滦河水位和区域地下水位不断下降,三里河已经变成了一条季节性河流,且一年的绝大多数时间内,河床裸露,河底的淤泥臭气熏人。河道周边也成为倾倒生活垃圾的场所,污水部分透过土壤渗入地下,部分流入河道中,造成三里河廊道内河道、河岸的严重水土污染,无人愿意靠近。

  在上述已构建的“蜿蜒拟自然水道+湿地链”这一丰富的地形结构基础上,通过乡土植物混播,形成与水岸突沿区、水溅区、河畔区和阶地区不同微环境相适应的乡土自然群落。利用植物资源与净化功能的生态系统仿生修复技术,改良水土污染现状。结合食物链自下而上式构建原则,首先构建土壤和植被营养级,逐级恢复食物链,通过食物链的增长,达到往昔生物多样性。

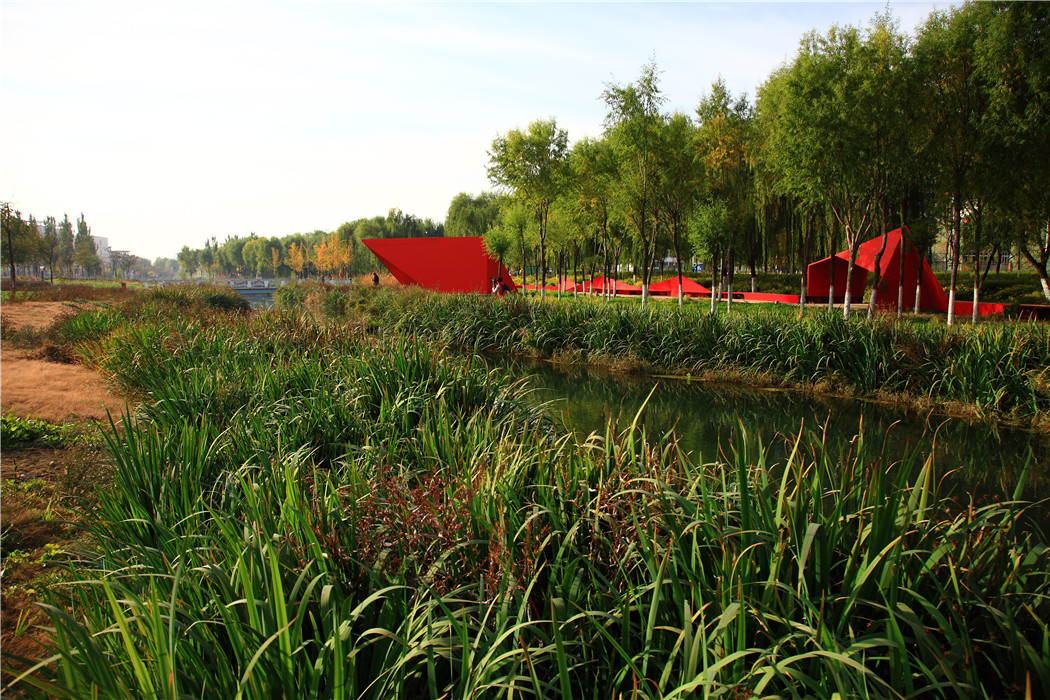

  滨水湿地植物带:点状、带状和块状分布于主河道两侧浅水地带和潮湿的滨水地带。其作用在于:柔化和美化河岸,丰富水际景观,稳固河堤。植物品种包括:枫杨、垂柳、旱柳、绦柳、杞柳、鸢尾、千屈菜、芦苇、香蒲、荷花、睡莲、菖蒲、黑三棱、水葱、红蓼、香蒲、水莎草、灯心草等。

  疏林草地:包括林地和疏林两种。从水边向两侧乔木的种植密度呈递增态势。疏林以树形优美、冠大荫浓的乔木为主,如银杏、核桃、枫杨、五角枫、栾树、糠椴、国槐、皂角、光叶榉、云杉、华山松、白皮松、红松、油松、黑松、龙柏。保留原本长势较好的野生草本,如狼尾草与菊属。

  林地:位于景观主路两侧,成片种植,交错分布,形成林下活动空间。树种为刺槐、银杏、油松、杜仲、白桦、山杨、小叶杨、元宝枫、五角枫。三里河原岸上杨柳等乡土树种予以保留,结合滨水湿地植物形成岛状栖息地,下段原本林地保留。

  隔离绿带:条带状分布于居住区围墙、工厂与景观带之间。其作用为:遮挡工厂或者居住区的不良景观,分隔和围合空间。基调树种为高大的杨树,底层植物为桧柏,林下配置观赏花灌木(如山桃、榆叶梅、珍珠梅、溲疏、东北山梅花、紫荆、红瑞木、东北连翘、金银忍冬、接骨木、锦带花),强化隔离效果,必要时可增加地锦等藤本植物,强化垂直绿化效果。

  草坪地被植物: 分布在林下或者开阔的滨水地带,作为场地基地。草坪:草坪采用耐践踏的草本植物,如狗牙根、野牛草。宿根花卉则大量使用本土的黄花野菊和马兰等。草本花卉用能直播繁衍的草花,如金鸡菊等。

  c.加强型城市人工湿地系统净化技术应用

  在沿三里河埋设截污管道工程实施之前,三里河曾是迁安市城区的排污通道。大量工业废水和生活污水排入河道,其中造纸企业排放的工业废水危害最大,水质遭到严重污染,河床淤积。三里河治理工程实施后,三里河则成为迁安市河东区最重要的雨水排放通道。在三里河沿岸现有若干个雨水口,其中,明珠街南侧雨水口规模较大。降雨量较大时,雨水从雨水管中喷涌而出,喷水距离达十几米,对三里河河床冲击较大,并危及河对岸的村庄。工程措施上:1)清理场地上的工业垃圾;2)采取雨污分流的排水体制,截流城市污水(包括雨污合流管中的雨水),使其进入城市污水处理厂;3)沿河设置多个雨水排放口,减小排放口的规格,保证雨水排放通畅,同时减弱对河道的冲击。再采用加强型城市人工湿地系统净化技术来控制三里河的水质。生态措施包括:1)在河流沿岸设计带状绿地,用来截留和过滤雨水;2)拆掉河道现有的水泥护岸,以生态堤岸为主体。在边坡上种植低维护的乡土植物,茂盛的湿地植物,利用湿地种植带过滤、沉积雨水中的有害物质,优化水质;3)在与十里河交汇处规划生态湿地区,用以城市雨水蓄积和净化。

  d. 保护自然资产的最少干预技术应用

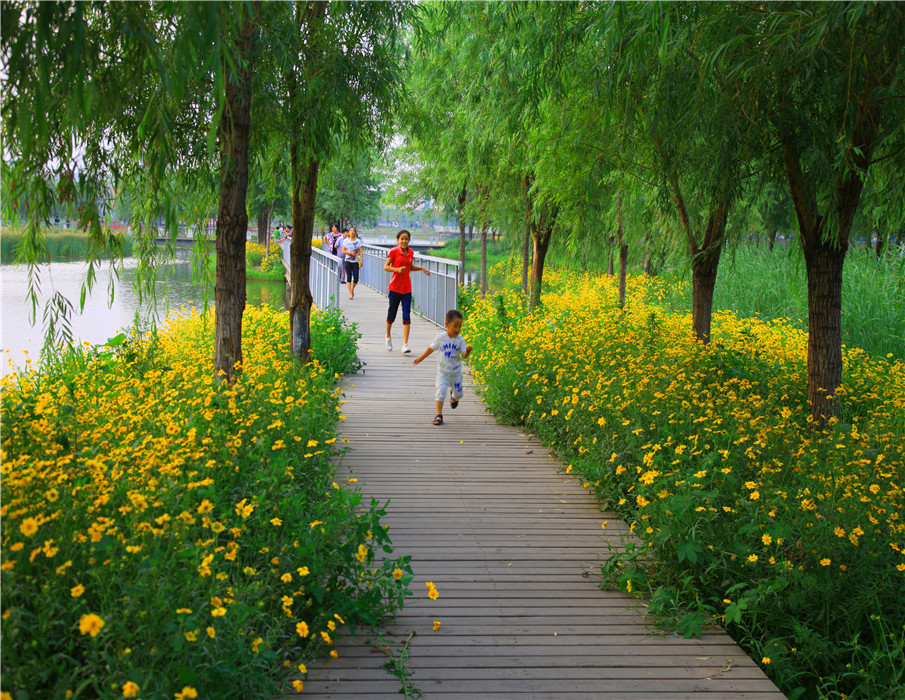

  保留树岛: 迁安三里河生态设计案例中,在开挖河道时,保留了场地河边上现有的所有树木(如柳树),使其成为树岛,且将原本硬化的驳岸改造成大小不等的栖息岛,栖息岛之间通过桥和栈道在水中央相连成水上通道。并在最小干预的原则下,尽可能多地提供居民活动的场所。其中包括两方面:一是让树岛通过连续的木栈道相连在一起,成为周边居民日常活动的地方;二是沿河设计行人和自行车道,无障碍的行人和自行车道沿绿道布置,完全对周边社区居民开放,让河流恢复充分服务于市民生活。

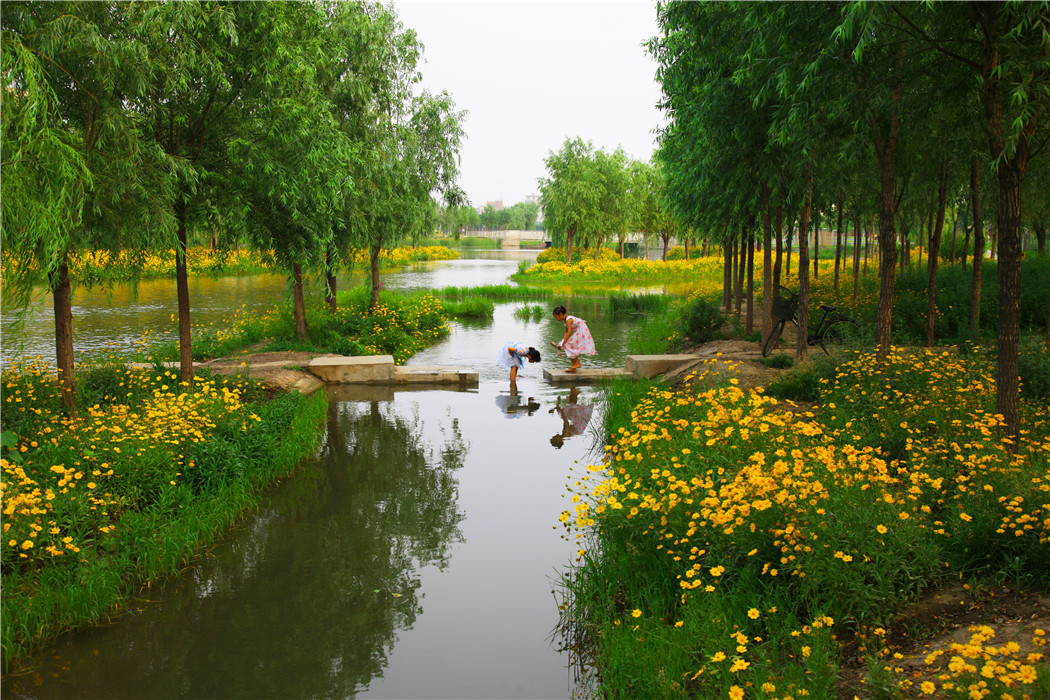

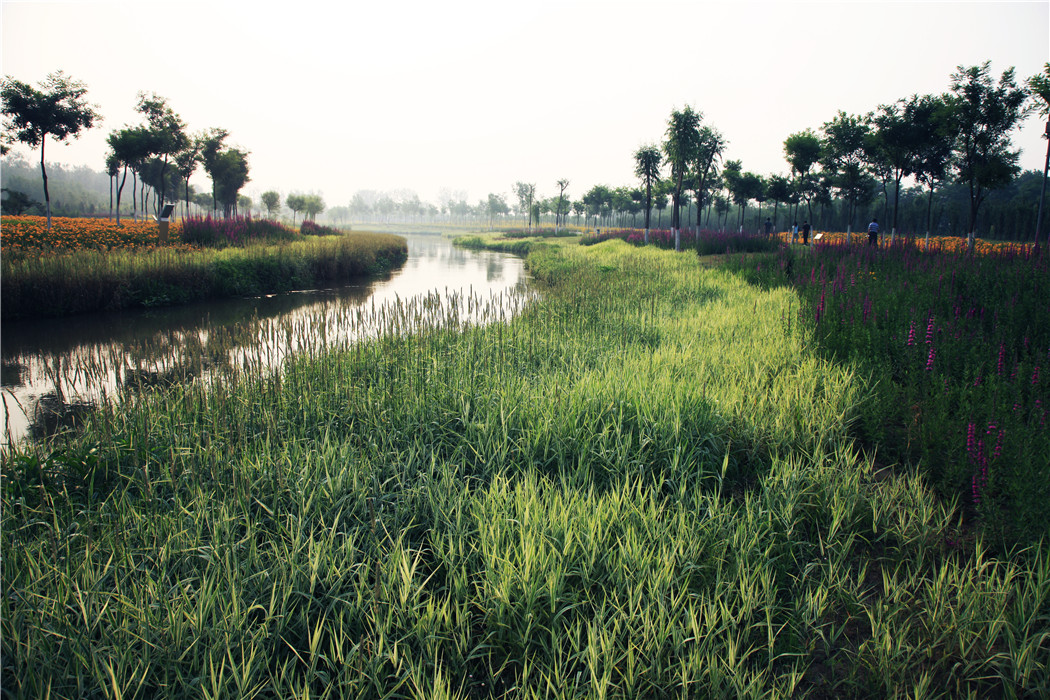

  湿地链:移除混凝土衬砌,为保证场地现状乔木而创建一系列主河道滨水湿地系统,包括如翡翠珠串联起来的湿地泡泡,这些湿地泡泡可以调蓄雨季雨洪水径流,保证旱季水量。同时,湿地泡泡亦能作为净化水质的缓冲带,处理来自城市的面源污染。河道内水流随着湿地泡泡和种植岛的布局而蜿蜒,不断为生物栖息、繁殖、觅食提供空间和营养。

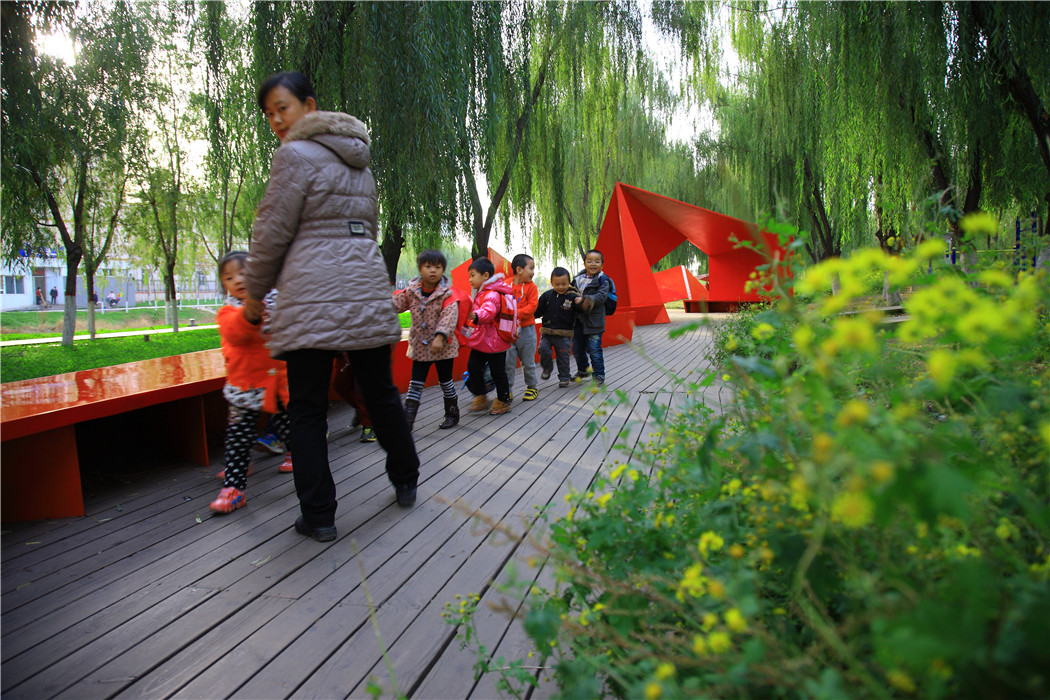

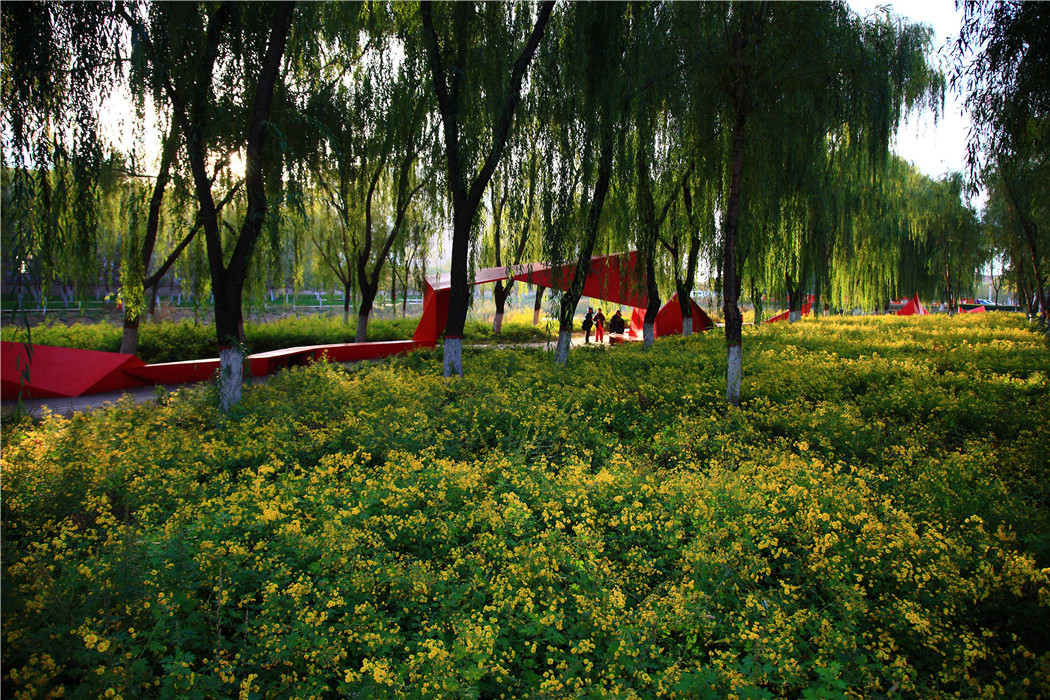

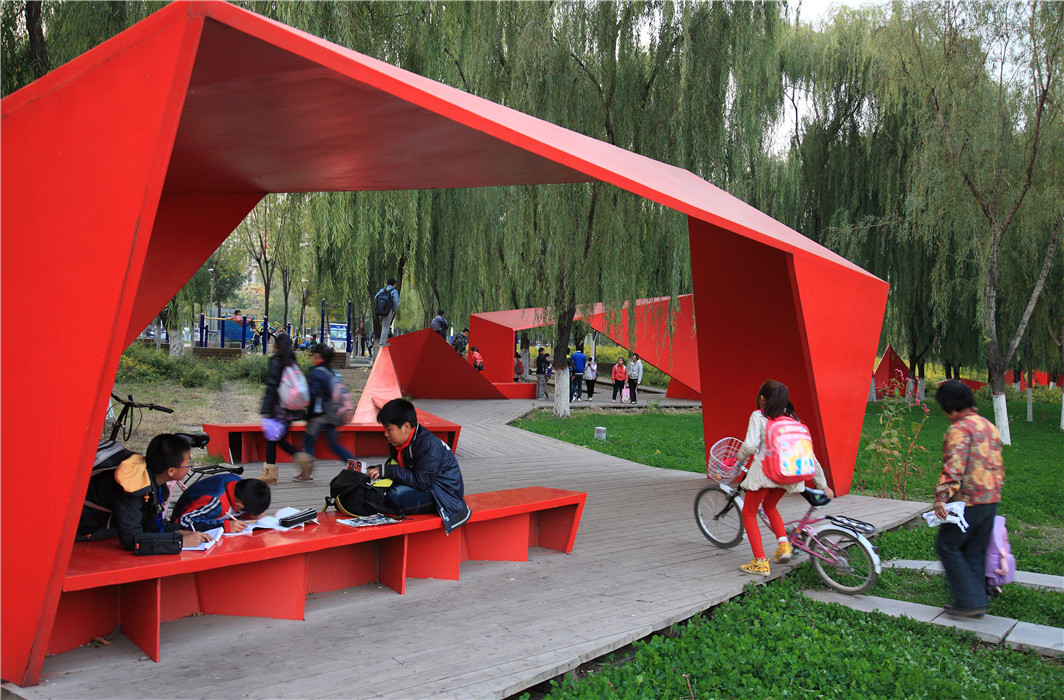

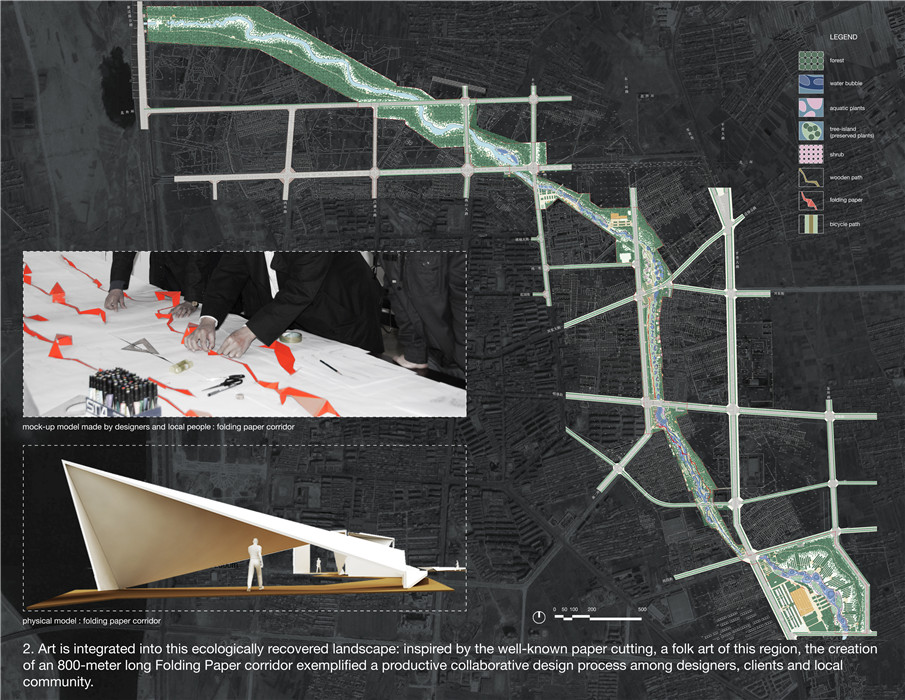

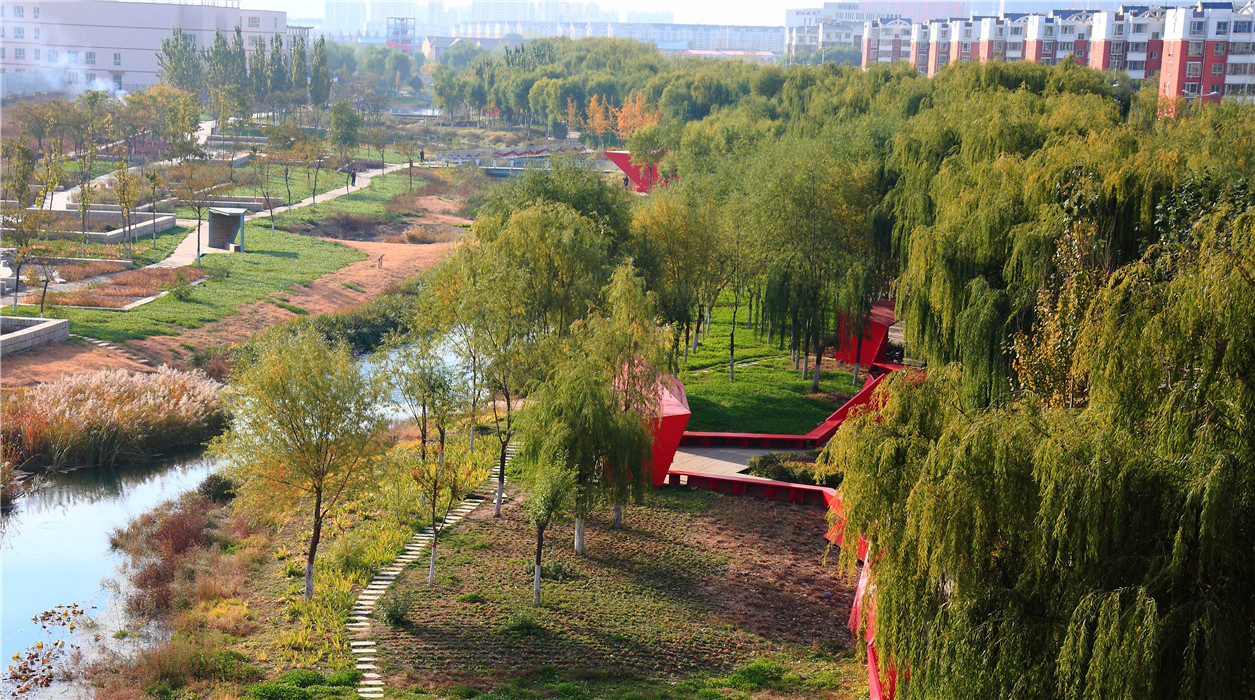

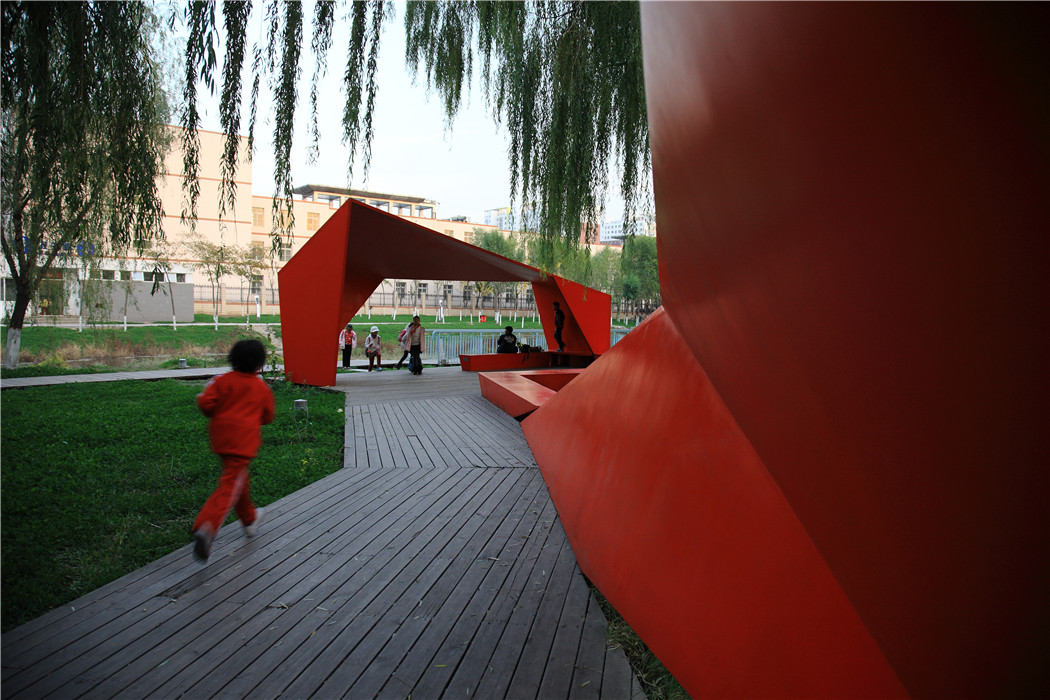

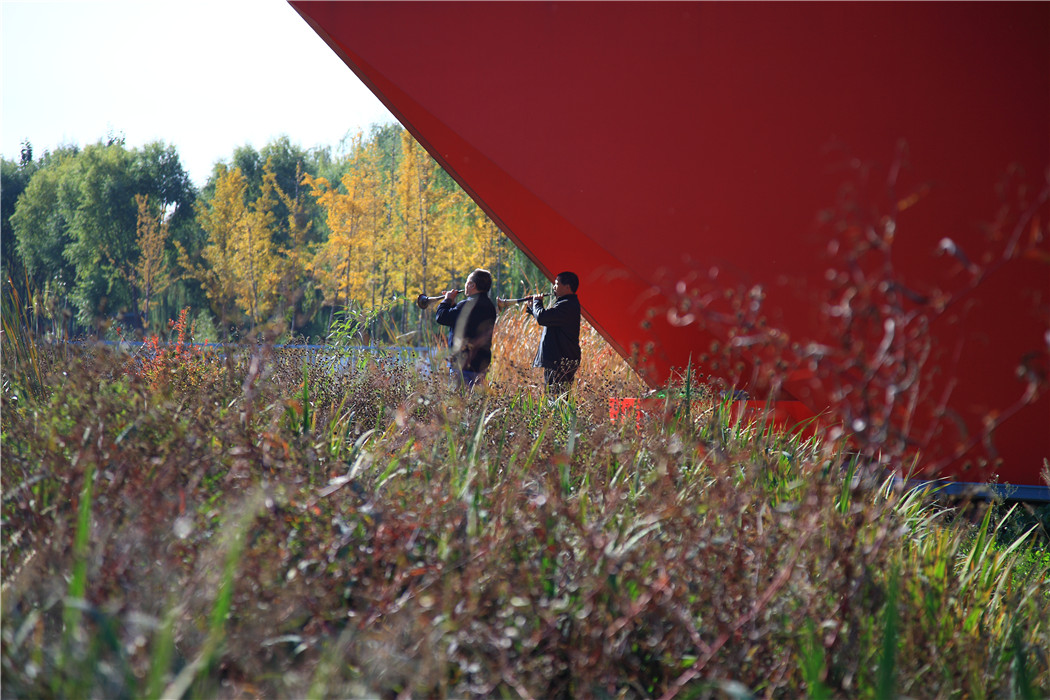

  艺术介入:迁安造纸历史悠久,向有“北方纸乡”的美称。城区设置“折纸艺术”廊道,通过人群流动串联环境,预留动物穿行的通道,将美学文化融入水生态基础设施建设当中。长达800m的“折纸艺术”,实际由纤维玻璃制成,提取中国传统文化元素,采用中国红色彩。艺术融合了遮蔽、席坐、照明和步道功能于一体,坐落在人口稠密的小学和幼儿园校园附近。布局时,绕开现有乔木(柳树为主),融入当地乡土草本狼尾草和野菊花,很自然地形成“z”字形线性空间,变成供家长带孩童游玩的场所,具有教育和艺术体验意义。

  3建成后效益及评价

  迁安市三里河生态廊道建成时间为2010年5月。水生态基础设施,改变了原有的城市风貌,带动了河道两边城市的发展。ASLA评委会称该设计“尺度令人印象深刻,蜕变惊人,细节处理非常完美。娴熟的植被栽种展示了对园艺的深刻理解。这是一个净化水体的伟大环境筹略。一个美丽的作品。” 2012年8月25日21:30~22:15 CCTV-新闻《新闻调查》频道播出了俞孔坚的访谈节目“会呼吸的河道”,其中重点介绍了迁安三里河改造工程。美国大学教科书《landscape architecture》(全球景观设计学发行量最大教材)的封面就是迁安三里河项目,封面上两个孩童在河里嬉戏,就像很多被访问者所说,改造后的三里河让他们想起了小时候家门口那条可以戏水捞鱼的小河,感受到了童年,感受到了家乡。

  a.生态效益

  三里河两岸原有近1000株杨树、柳树和槐树,经过多年生长,胸径已达到20-35cm不等,夏季枝叶繁茂、树荫浓密,是场地中最重要的资源之一。为充分利用场地资源,以最小的投入换取最大的效益,项目规划设计之初,将这些大树作为场地景观的重要组成部分,在水系统规划、植被系统规划、交通网络规划、游憩和活动空间规划中充分考虑与这些大树的有效结合,避免发生冲突。项目建成后,这些大树被有效地保留下来,成为植被系统的核心组成,如作为折纸廊道、木栈道两侧的行道树,三里河河道中的树岛等,得到使用者的高度认可和赞扬。

  三里河乔木每年吸收二氧化碳约677.83吨。此外,芦苇湿地具有很好的碳汇功能,根据相关研究(汪宏宇,周广胜,2006),每年每公顷芦苇湿地可吸收二氧化碳13.32吨,三里河生态廊道共有7548.15m2芦苇,每年可吸收二氧化碳10.05吨。两者之和,三里河生态廊道仅乔木和芦苇湿地每年至少可吸收二氧化碳687.88吨。

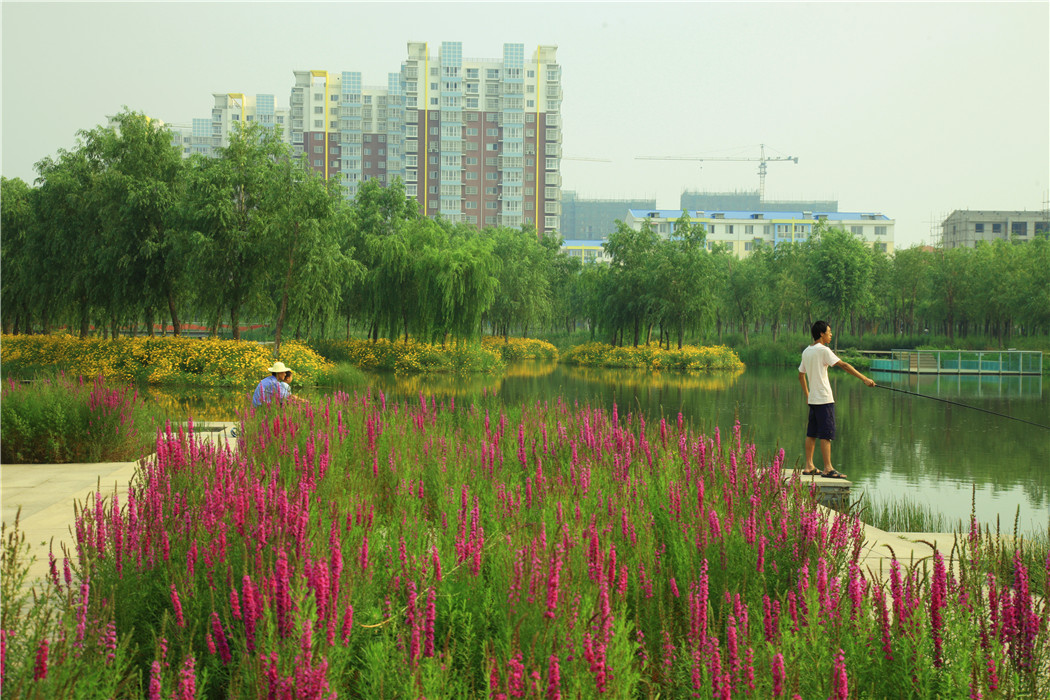

  三里河原为城市污水排放河道,水质恶劣,没有鱼类生存。该项目建成后,鱼类种类和数量明显增加。根据调研和访谈,对象包括公园管理处负责人、使用者、垂钓者,结果表明目前共有超过12种鱼类,分别是鲫鱼、鲤鱼、草鱼、白鲢鱼、黑鱼、嘎鱼、鲶鱼、泥鳅、马口鱼、红鳞鱼(俗称)、白鳔鱼(俗称)、老石头鱼(俗称)。

  b. 经济效益

  低成本运营:案例采用低成本的乡土陆生植物和丰富的湿地植物,配合野生在树冠下,生长繁茂的菊花。除灌溉之外,无需施肥、喷药、修剪,大大降低了场地的建造成本和维护成本。三里河生态廊道栽植的野花组合、缀花草坪和狼尾草,面积分别为46386.0m2、73612.4m2、6147.7m2,共计126146.1m2,除需要灌溉之外,无需施肥、喷药、修剪等维护。根据三里河公园管理处提供数据,三里河生态廊道绿化年均维护费用为165.3万元,包括工人工资、肥料、农药、灌溉、修剪、运输等费用,其中灌溉费用为15万每年,包含灌溉依托油泵从三里河中抽水,费用按油费计算。该项目总绿化面积792236.6m2,则绿地总维护费用约为2.1元/m2,其中灌溉费用0.19元/m2,可知野花组合、缀花草坪、狼尾草可节省维护费用为1.91元/m2,每年节省总费用240939元。

  土地增值:按照距离河流廊道外侧200m范围内为直接影响范围;200-500m范围内为间接影响范围;500m以外地区为辐射影响范围。土地存量上,直接影响范围和间接影响范围内,通过村庄、工厂搬迁改造和土地整合,有提升空间的建设用地面积为252.6公顷。项目实施后,根据迁安市建设管理部门统计,直接影响范围内经济效益是沿河两岸土地增值,土地增值受益面积5397亩(359.8公顷),短期可直接利用面积1200亩(80公顷),新增值的城市用地出让带来的直接经济效益达2.4亿元。

  根据对城市水岸经济的相关研究,将三里河对沿岸土地价值影响程度分为三个等级:城市绿廊:规划多条垂直于三里河景观带的绿色廊道,构筑城市绿色开放空间网络,强化三里河对城市的带动作用。景观引导城市化,三里河绿色廊道犹如城市发展的催化剂。吸引了大批投资商新建住宅小区,沿岸地产开发以住宅为主,适当配置办公、商业、娱乐和休闲服务设施;越来越多的住宅楼逐渐在河两岸缓冲区外范围内建起,并逐步改变了城市的机理。

  c.社会效益

  三里河生态廊道设有一条步行道和一条非机动车道,贯穿整个廊道,并与城市交通干道连通,方便使用者出行。迁安市第四实验小学坐落于迁安市明珠街,紧邻三里河东岸,全校共有师生2000多人,三里河公园为该校部分学生、教师以及接送子女的家长提供通勤廊道。通过随机访谈了解到,教师和家长首选让学生使用三里河公园的通勤廊道,相对于城市交通道路,三里河的通勤廊道更加安全、便捷和舒适;大部分学生也表示非常愿意从三里河步行或骑行回家,他们认为三里河公园景色优美,不仅可以嬉戏娱乐,而且还可以在折纸廊道上完成作业。三里河生态廊道已逐渐成为使用者出行的重要道路。看似杂乱无章生长的植被,却如打翻的调色盘各放异彩。三里河绿色廊道水弹性修复策略使得河水在四季均不断流,最小干预的联通和游憩设施满足人流活动,很自然的吸引了众多游客游览和市民日常休闲。并带来了自行车出游和三轮车拉客的自发式活动行为。

  通过使用者对“野花组合”和“保留场地原有大树”的态度调查结果,266位使用者中有244人赞成栽植野花组合,比重为91.7%;有249人赞成保留场地原有大树,比重为93.6%,大部分使用者在了解到场地采用野花组合和保留原有乡土树种的做法后,纷纷赞同这种具有审美启智与环境教育意义的设计。
